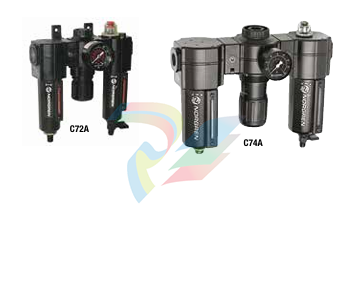

Excelon® Filter-Regulator-Lubricator Combination Units C72A, C73A, and C74A Series

NORGREN C72S-D0256 Wartungseinheit: Technische Beschreibung und Anwendung

Die NORGREN C72S-D0256 Wartungseinheit ist eine kompakte und effiziente Kombination aus Filter, Druckregler und Öler, speziell für pneumatische Systeme entwickelt. Sie bietet eine zuverlässige Luftaufbereitung für industrielle Anwendungen und zeichnet sich durch folgende Merkmale aus:

Hauptmerkmale:

Kompaktes Design

Platzsparende Bauweise für einfache Integration in bestehende Systeme .

Modulare Konfiguration mit Quikclamp™-Anschlüssen für schnelle Wartung .

Hocheffiziente Filtration

Entfernt effektiv Wasser und Partikel aus der Druckluft (Filterelement: 40 µm) .

Optional mit Automatikablass für wartungsfreien Betrieb .

Druckregelung mit Einstellknopf

Druckbereich: 0,3–10 bar (je nach Modell) .

Drehknopf mit Druckfixierung zur sicheren Einstellung .

Öler-Funktion (Mikronebel oder Ölnebel)

Mikronebel-Version (Micro-Fog) für Systeme mit mehreren Schmierstellen .

Ölnebel-Version (Oil-Fog) für einzelne Werkzeuge oder Zylinder .

Konstante Öldosierung unabhängig vom Luftstrom .

Robuste Bauweise & Optionen

Metallbecher mit Füllstandsanzeige .

Manipulationsschutz als Option verfügbar .

Technische Daten (Beispiel C72-Serie):

Parameter Spezifikation

Anschlussgröße G1/4" (PTF-Gewinde)

Max. Betriebsdruck 10 bar

Filterelement 40 µm

Bechertyp Metall mit Sichtfenster

Entwässerung Automatikablass (optional)

Typische Anwendungen:

Pneumatische Steuerungen

Werkzeugmaschinen

Automatisierte Fertigungslinien

Referenzen:

Die C72S-D0256 basiert auf der NORGREN Excelon-72-Serie, die für hohe Filterleistung (bis 0,01 µm bei Ölnebel-Filtern) und modulare Flexibilität bekannt ist . Ähnliche Modelle wie BL72-201GA (mit transparentem Becher) oder C72C (Kombifilter-Öler) bestätigen das bewährte Design .

Fazit:

Die NORGREN C72S-D0256 vereint Effizienz und Benutzerfreundlichkeit in einer Wartungseinheit – ideal für anspruchsvolle Industrieumgebungen. Durch standardisierte Anschlüsse (z. B. nach ISO Rc oder G) ist sie zudem einfach in bestehende Systeme integrierbar .
